produit > Contactless ligne de production de carte > > Carte sans contact Antenne enfonçant la machine YAE-28

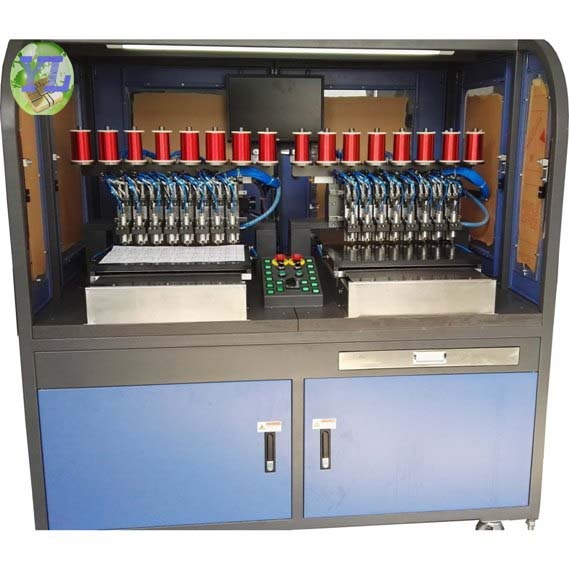

Le nom du produit : Carte sans contact Antenne enfonçant la machine YAE-28
Modèle : YAE-28
 agrandir                   Retour
←[précédente]              [Suivant]→


Détails:

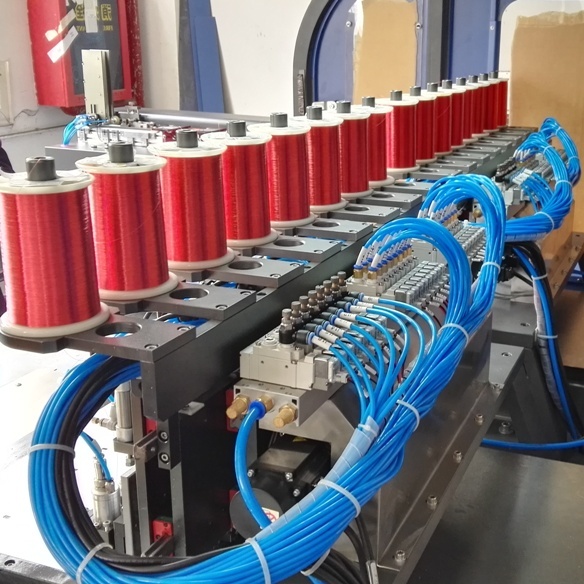

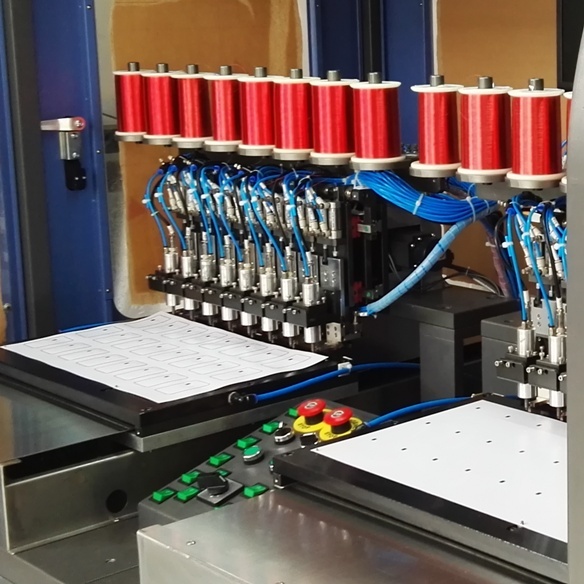

 Carte sans contact Antenne enfonçant la machine YAE-28

Fonction Description

Cette machine est conçue pour être intégrée ou d'implanter le fil de cuivre sur des feuilles de INLAY moyen selon la piste conçu avec la technologie des ultrasons avancée.

1.        Il est bien connu que les machines les plus fiables et économiques de la production de feuille intercalaire.

2.        Mitsubishi 3 axes d'asservissement et MOXA système de contrôle de mouvement sont appliquées dans le système de contrôle pour assurer une haute précision de position.

3.        La forme et la taille d'antenne peuvent être facilement conçus dans le logiciel AUTOCAD.

4.      La conception de table de travail spécial est disponible pour se assurer que la mise en page de divers feuille (3 x 8/4 x 8/5 x 5) peuvent être intégrés dans la même machine.

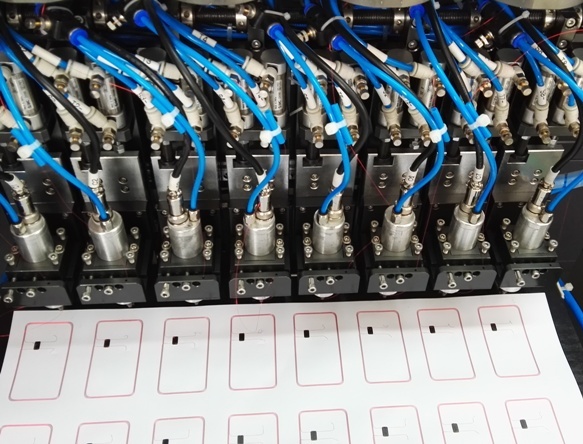

5.      L'insertion de l'antenne se applique la technologie à ultrasons de pointe afin d'assurer bon résultat d'enrobage et à haut rendement.

Paramètres techniques

1.        Vitesse: pcs 2000-2500 par heure.

2.        Intégration numéro de tête: 8 têtes

3.        Numéro table de travail: deux tables de travail

4.        Dimension: L1750 × W1150 × H1600mm

5.        Poids: 1500 KG

6.        Alimentation: AC220V 50 / 60Hz 25A

7.        Puissance: 3KW

8.        Air comprimé: 6 kg / cm2

9.        Consommation d'air: 100 L / min.

10.       Mode de contrôle: MOXA mouvement contorl + Mitsubishi servo

11.       Précision: indexation étape de servo = 0,0125

12.       Mécanique de précision de réglage: 0.01mm.
